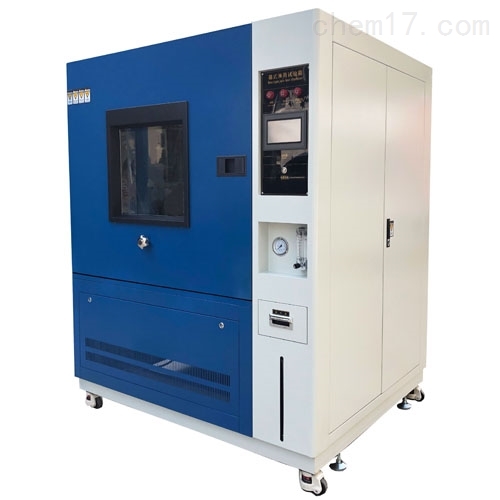

满足IPX3-IPX4 箱式摆管淋雨试验箱

产品简介

LX-010满足IPX3-IPX4 箱式摆管淋雨试验箱特点：适用于小件物品的淋雨试验，整个试验过程在箱体内部进行，不需要对试验室做防水处理，箱体设计有蓄水箱，试验用水可以重复利用，大大降低了试验成本。

产品型号：LX-010

更新时间：2026-06-26

厂商性质：

访问量：4745

产品咨询 400-088-6091

产品分类

PRODUCT CLASSIFICATION

查看全部产品

详细介绍在线留言

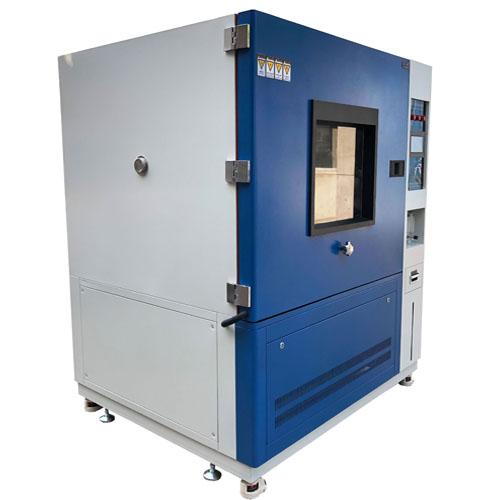

LX-010满足IPX3-IPX4 箱式摆管淋雨试验箱

产品用途：主要用于考核和确定电工、电子产品，各种电器及各种照明灯具的外壳和密封件在水试验后或在试验期间能否保证设备和元件良好的工作性能。设备能*模拟外界淋雨环境，充分再现外界淋雨环境对产品所造成的影响。

特点：适用于小件物品的淋雨试验，整个试验过程在箱体内部进行，不需要对试验室做防水处理，箱体设计有蓄水箱，试验用水可以重复利用，大大降低了试验成本。

箱式淋雨试验设备主要技术参数：

型号	箱式淋雨试验设备
	LX-010	LX-015
内形尺寸:D×W×Hmm	1100×1100×1000	1300×1300×1300
摆管半径	R400mm	R600mm
样品架转速	1－－4r /min可调
试验台面尺寸	ø400㎜（可根据客户需要设计）
摆管喷水孔径	ø 0.4㎜或ø 0.8㎜（根据客户需要）
摆管孔间距离	50mm
喷孔数量	25个	37个
摆管摆幅	±60°、±90°、±180°（理论值）可调
每孔平均水流速度	ø 0.4㎜－－0.07L/min、ø 0.8㎜－－0.6L/min

LX-010满足IPX3-IPX4 箱式摆管淋雨试验箱

一、工作原理:
1、摆管摆动：通过步进电机、PLC（进口件）驱动减速器、通过可编程逻辑控制器设定自动完成;
2、工作台旋转：电机带动涡轮减速旋转，从而达到工作台旋转速度;
3、喷嘴：根据试件的大小，决定摆管的弯曲半径。喷嘴为可拆式喷嘴，喷孔可根据标准要求的孔径随时更换，以使射出的水滴均匀，流量充足;

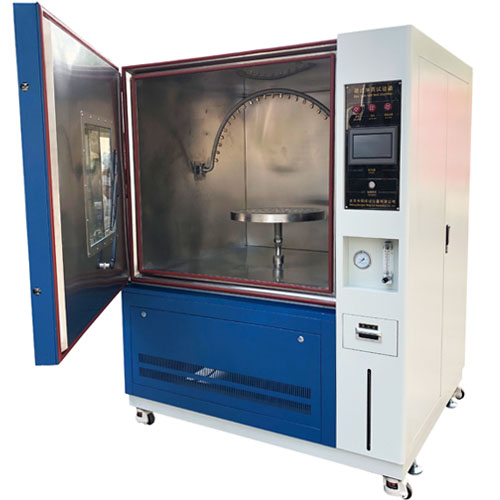

二、箱体结构:

1、箱体材料采用进口SUS304不锈钢板发纹处理

2、可视玻璃门便于观测试验箱体内被测试样状况

3、试验箱底部采用高品质可固定式PU活动轮（便于移动）

4、试验箱底部有储水箱，试验用水喷淋系统，工作台旋转系统，摆管摆幅驱动装置

5、摆管由不锈钢管弯制，可以作±60度--±180度（理论值，实际要除去转台的直径）往返摆动，同时将控制在一定流量和压力的水通过摆管上的喷嘴喷出，对试验样品进行水试验。

6、摆管摆动的传动装置设计合理，制作精密，维护方便。摆管由先进的步进电机加减速机驱动，转动频率由可编程PLC控制器控制，角度可以调整，操作简单。

7、样品架转台设计载重30公斤，并且可以水平方向360度旋转，转速1—4转，由PLC程序控制，调速器控制转速。整台设备设计合理，经久耐用。

三、控制系统

1、本套淋雨设备采用7.0寸液晶显示屏，可编程PLC控制器控制摆管的摆动角度、摆动频率，打开水泵转台；时间可以按要求设定。

2、转台的转速可调，有效保证试验按标准运行；

3、控制系统配备施耐德执行元器件；

4、摆管和转台分别独立的控制系统；

5、时间设定分别控制独立的系统；

6、进口执行元器件；

7、配备水过滤器；

8、无熔丝保护开关；

9、过载、漏电、全护套式接线端子；

10、具有自动关机等保护

四、符合标准：

GB/T10485-2025道路车辆外部照明和光信号装置环境耐久性

GB4208-2022外壳防护等级（IP代码）

GB/T12480-90 客车防雨密封性试验方法

GB 2423.38-2021电子电工产品基本环境试验规程试验R：水试验方法

GB/T4942.1-2006《旋转电机整体结构的防护等级（IP代码）-分级》
